本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机火力发三相电机柜变配配电盘的功效： 1、有效的分配比例电量。 2、更方便对电线的升降操作方法。 3、有较高的安全性高保护等级保护，能抽象概念的提示电线的导通动态。

项目名称：656KW柴油密度生产发高压电空气能热泵机组单机配电箱主要元件明细清单
变配配电盘大部分组件明细表
序号顺序	公司名称	尺寸技术参数	政府部门	量	制造厂
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	来发交流接触器组有效传感器	HGM6110	只	1	众智
3	并网发三相电机转速比把控好器	C2002	只	1	孚创
4	整流供电模块图片	DC24V	只	1	众智
5	全自动间继电嚣	HH54P    DC24V	只	2	正泰
6	小型的两边按钮开关开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

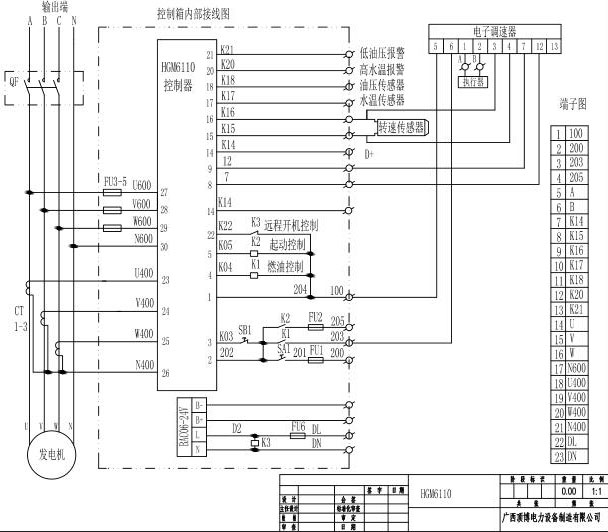

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.bjcspm.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
